卧式衬胶止回阀

产品名称 卧式衬胶止回阀
工作原理

开启时依靠介质的设计流动方向压力将阀瓣推开使之正常工作

关闭时依靠反向流动压力将阀瓣压紧在阀体密封面上

实现防止浆液倒流的目的

型号规格 LAD-H44J DN40-DN800
阀体材质 碳钢
衬胶材质 天然橡胶/EPDM/丁基橡胶等
压力/温度 0.6Mpa/1.0Mpa/1.6Mpa/2.5Mpa/4.0Mpa   /   -35℃~+130℃
法兰标准 国标 PN10/16/25/40 、美标ANSI 150LB 等其他标准
适用介质 污水、矿浆、酸碱性介质等
控制条件 自动
阀门优点

结构简单、紧凑

无需其他控制机构

安装维修方便

内衬高耐磨橡胶,使用寿命长

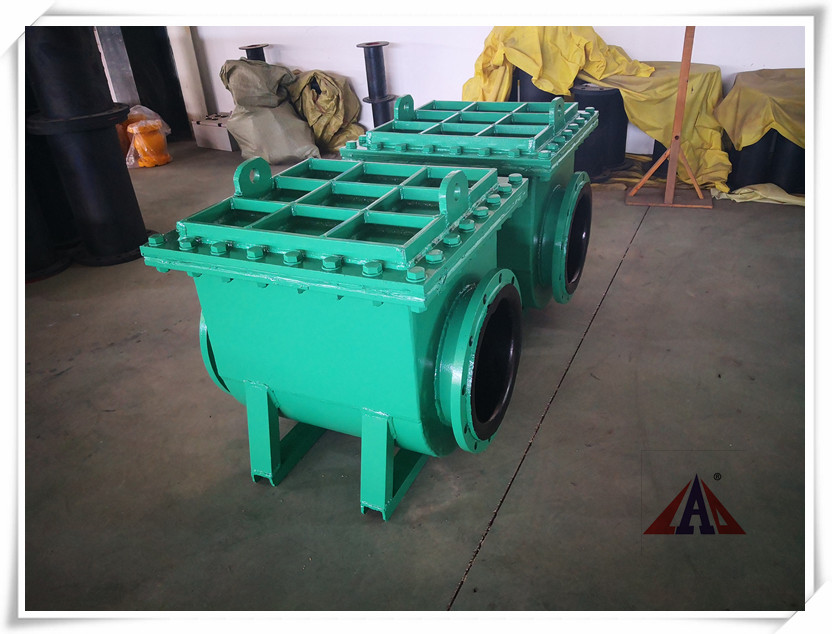

卧式衬胶止回阀-1

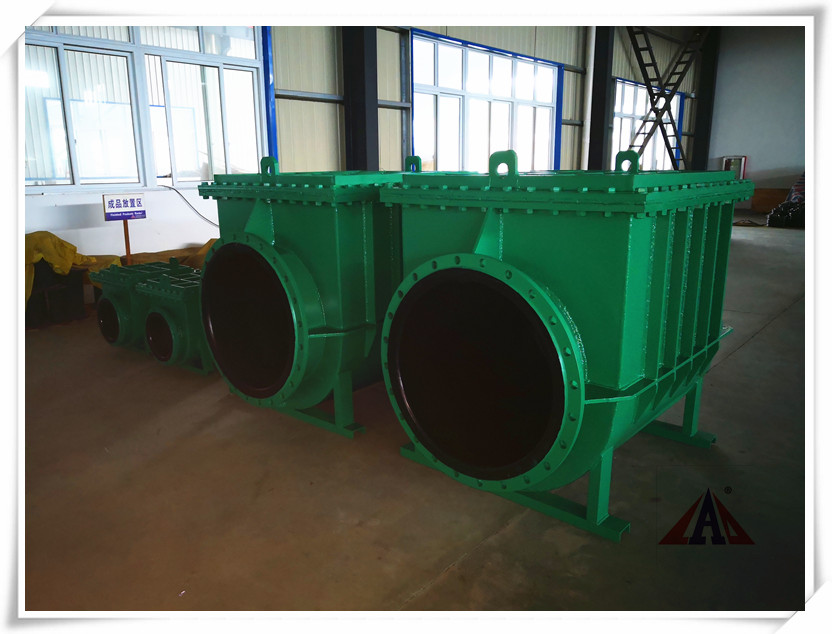

卧式衬胶止回阀-2

卧式衬胶止回阀工作原理

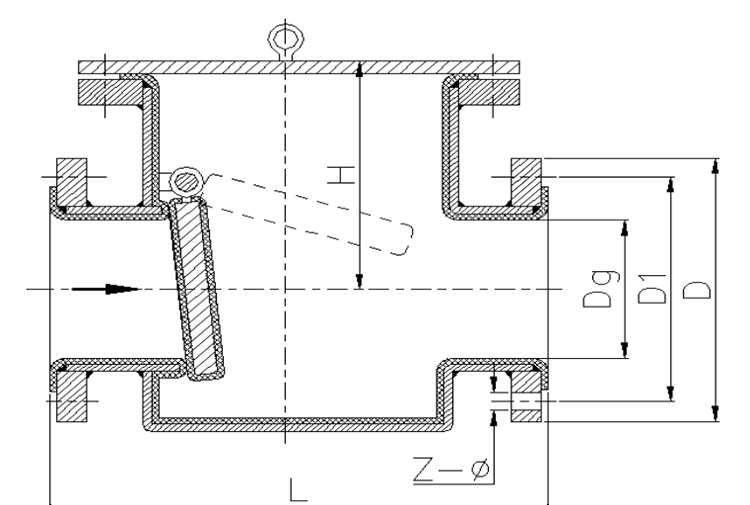

卧式衬胶止回阀结构简图

卧式衬胶止回阀结构简图

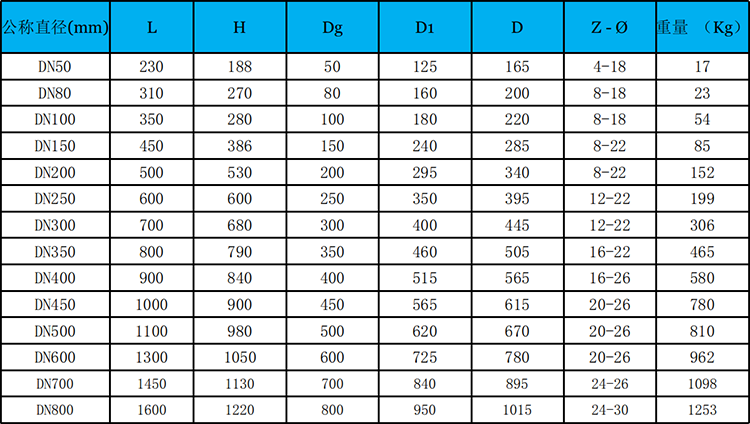

卧式衬胶止回阀外形尺寸

卧式衬胶止回阀外形尺寸

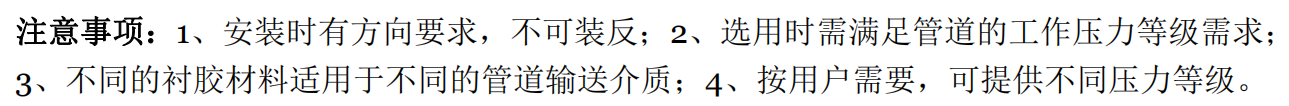

卧式衬胶止回阀注意事项
