芜湖耐得矿浆刀闸阀参数结构型号原理

发布时间:2024-05-10 16:06 阅读次数:274

矿浆刀闸阀其工作原理是通过手动、电动、气动或液动等驱动方式达到开关的作用。芜湖耐得矿浆刀闸阀阀板开启时对称的弹性橡胶胶圈会在高压载荷下相互挤压密封,形成阀门压力导管,提供无干扰流道,保护金属部件不受流动磨损;阀板滑动时两面相接的胶圈之间会产生间隙,可清除胶圈之间可能堵塞阀门的任何介质;阀门关闭时橡胶胶圈抵住刀闸板面形成密封,隔绝上下游。符合多种磨损、腐蚀、温度和压力要求。可用于浆体或干物料轻松处理大量重型颗粒和混合物,金属部件不与浆料接触。气泡密封、可杜绝下游零泄漏,动态自适应的二次密封功能,胶圈可更换,维护成本低。

以下为大家简要介绍芜湖耐得矿浆刀闸阀参数结构以及型号:

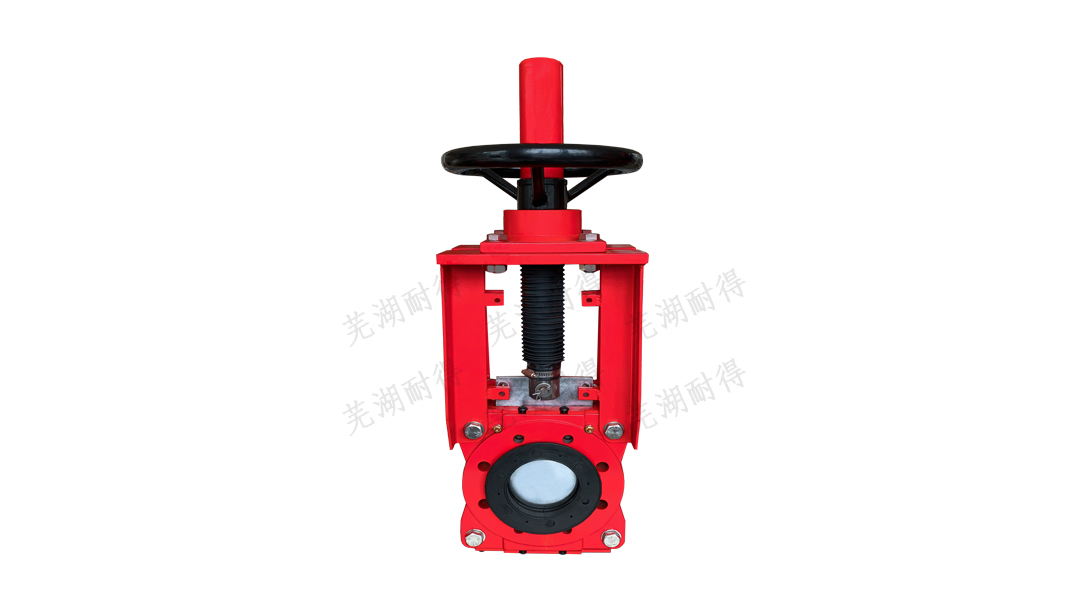

SKG-W系列型号(对夹式矿浆刀闸阀)

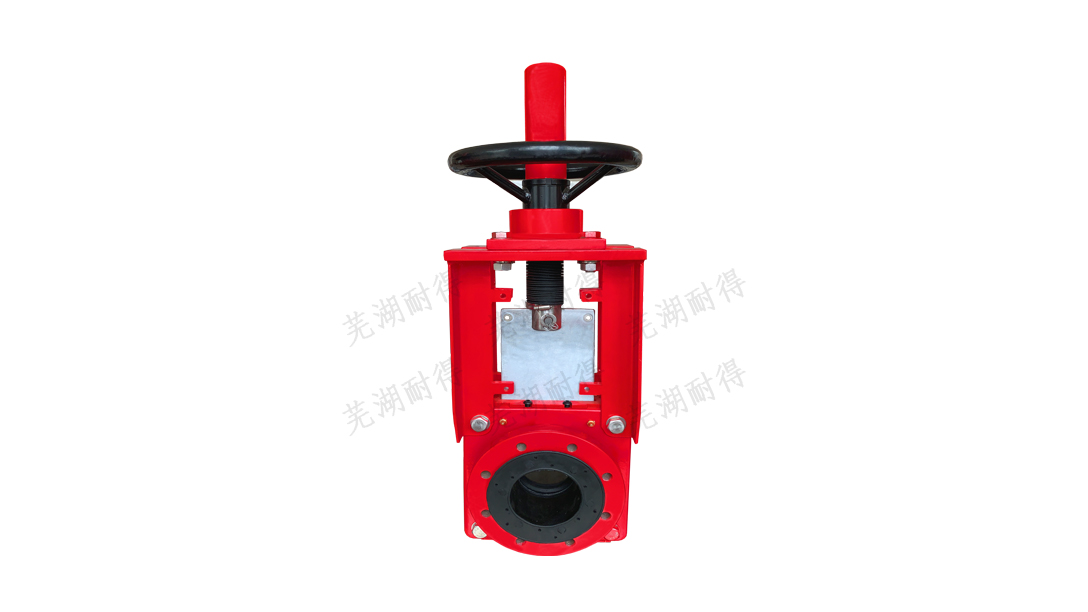

SKG-F系列型号(法兰式矿浆刀闸阀)


阀体通常由铸铁、碳钢铆焊或不锈钢等组成。可加装电磁阀、限位开关、气源过滤器等。胶圈材质由天然橡胶/LAD特种橡胶/三元乙丙/丁腈橡胶,内部通常含有加强筋,以提高其抗变形的能力。刀板材质为304、316/2205等。

SKG-W系列型号、SKG-F系列型号矿浆刀闸阀性能参数:

阀体材质

球墨铸铁、碳钢

橡胶成分

天然橡胶/LAD特种橡胶/三元乙丙/丁腈橡胶

刀板材质

304、316、2205等

适用温度

-40℃~+150℃

公称压力

0-0.4Mpa

口径范围

DN50~DN800(超大口径可单独定制)

法兰标准

国标、德标、日标、美标、俄标等

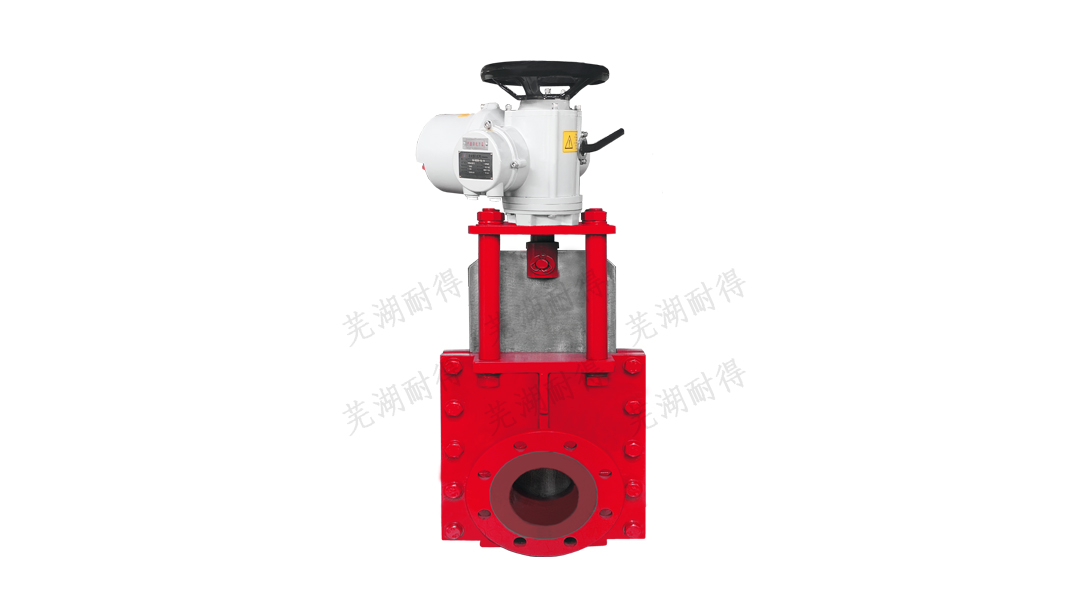

ZSK系列型号:(组合式穿透矿浆刀闸阀)


阀体由铸铁等组成。可加装电磁阀、限位开关、气源过滤器等。过流部全衬胶,易损部位可快速拆换,装配方便经济实惠。开关密封性强,密封座采用可动式密封,利用O型圈预紧提供预紧力使密封座紧贴阀板,泄露量大大减少。对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命,无跑冒滴漏现象。衬胶材质由天然橡胶/LAD特种橡胶/三元乙丙/丁腈橡胶。刀板材质为304、316/2205等。

ZSK系列型号:(组合式穿透矿浆刀闸阀)性能参数:

阀体材质

球墨铸铁、碳钢

橡胶成分

天然橡胶/LAD特种橡胶/三元乙丙/丁腈橡胶

刀板材质

304、316、2205等

适用温度

-30℃~+90℃,最高可达150℃

公称压力

1-6.4Mpa

口径范围

DN50~DN1000(超大口径可单独定制)

法兰标准

国标、德标、日标、美标、俄标等


应用范围:矿山、电力、钢铁/金属、化工、水泥、石英砂、纸浆和造纸、磷酸盐等。
