压力密封阀简介
阀门采用压力密封结构，适用于高压应用，通常超过170bar。压力密封阀盖的优势之处在于，与其他内部压力增加往往会在阀体 - 阀盖接头处产生泄漏的结构相比，随着阀内部压力的增加，阀体阀盖接头密封性得到改善。

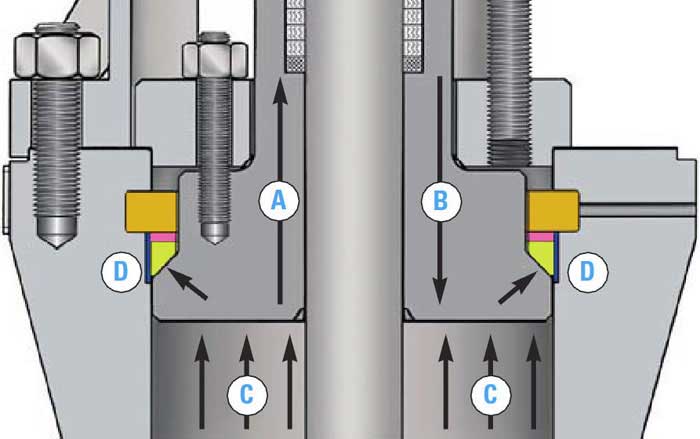

A / B - 随着压力的变化，阀帽会向上或向下移动
C - 系统压力
D - 由于压力而产生的密封力
内压越高，密封力越大。通过将阀盖组件放入体腔并通过推针驱动四节段止推环，可以轻松拆卸。
依靠相当简单的设计原则，压力密封阀已经证明了它们能够处理日益苛刻的化石和联合循环蒸汽隔离应用。压力密封阀的尺寸范围通常为2英寸至24英寸，ASME B16.34压力等级为#600至#2500，但某些制造商可以满足特殊应用对更大直径和更高额定值的需求。
压力密封阀有许多材料，如A105锻造和Gr.WCB铸件，合金F22锻造和Gr.WC9铸件; F11锻造和Gr.WC6铸造，奥氏体不锈钢F316锻造和Gr.CF8M铸造; 适用于超过500°C，F316H锻造和合适的奥氏体铸造等级。
压力密封设计概念可以追溯到20世纪中期，当面临不断增加的压力和温度(主要是在动力应用中)时，阀门制造商开始设计替代传统的螺栓 - 阀盖方法来密封阀体/阀盖接头。除了提供更高水平的压力边界密封完整性外，许多压力密封阀设计的重量明显低于其螺栓连接阀门对应物。
螺栓阀盖与压力密封

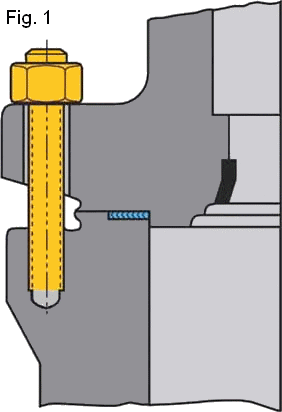

为了较好地理解压力密封设计概念，让我们对比螺栓连接的阀盖和压力密封之间的阀体到阀盖的密封机制。如下图描绘了典型的螺栓阀帽阀。阀体法兰和阀盖法兰通过螺柱和螺母连接，在法兰面之间插入适当设计/材料的垫圈，以便于密封。螺柱/螺母/螺栓按照制造商规定的图案拧紧到规定的扭矩，以影响密封。然而，随着系统压力的增加，通过阀体/阀盖接头泄漏的可能性也会增加。

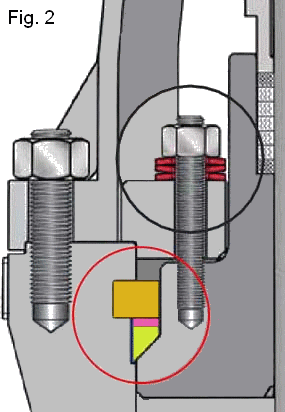

现在让我们看一下下图中详述的压力密封接头，注意各自阀体/阀盖接头配置的不同之处。大多数压力密封设计都包含“阀帽收紧螺栓”以将阀盖向上拉并密封压力密封垫圈。这又在垫圈和阀体的内径(ID)之间形成密封。
分段止推环保持负载。压力密封设计的优点在于，随着系统压力的增加，阀盖上的负载以及相应的压力密封垫圈也会增加。因此，在压力密封阀中，随着系统压力增加，通过阀体/阀盖接头泄漏的可能性降低。
这种设计方法与主蒸汽，给水，涡轮旁路和其他需要阀门的螺栓阀帽阀门相比具有明显的优势，这些阀门可以应对高压和高温应用中固有的挑战。
压力密封垫圈
密封压力密封阀的主要部件之一是垫圈本身。早期的压力密封垫圈由铁或软钢制成。随后对这些垫圈进行镀银，以利用较软的电镀材料提供更紧密密封的能力。由于阀门的水压试验期间施加的压力，阀盖和垫圈之间的“固定”(或垫圈轮廓的变形)被采用。由于固有的阀盖收紧螺栓和压力密封接头的弹性，当阀体受到系统压力增加/减少时，阀盖有可能移动和断开“设定”，导致阀体/阀盖接头泄漏。
