当前位置：网站首页 > 产品中心 > 衬胶调节阀（矿浆阀）

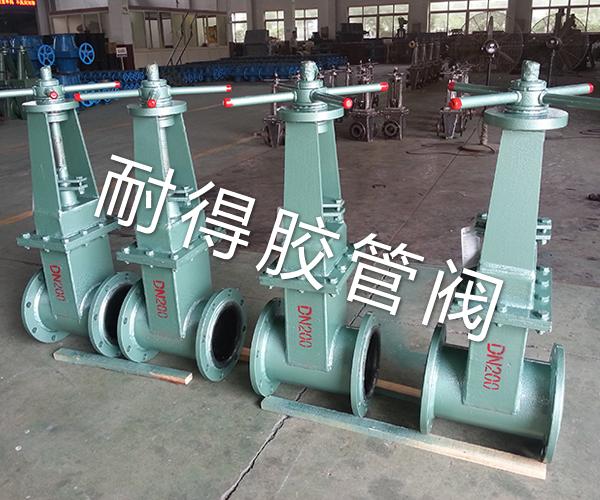

手动矿浆阀（耐得管夹阀公司提供图片）

发布时间：2015-04-27

手动矿浆阀

手动矿浆阀结构示意图

手动矿浆阀结构示意图

手动矿浆阀1.0MPa下的外形尺寸和重量

DN	D	D1	Z-φ	L	H	重量
50	180	145	4-18	250	400	34
80	215	180	8-18	290	580	50
100	280	240	8-18	300	600	64
125	280	240	8-23	300	540	65
150	335	295	8-23	370	780	131
200	390	350	12-23	370	840	148
250	440	400	12-23	450	950	158
300	500	460	12-23	500	1035	204
400	615	565	26-25	600	1545	250
500	715	650	20-25	700	1675	444

相关阀门推荐：手动管夹阀、手动胶管阀、手动矿浆刀闸阀，管夹阀，胶管阀
