蜗轮衬胶闸板阀-2

发布时间：2015-04-23

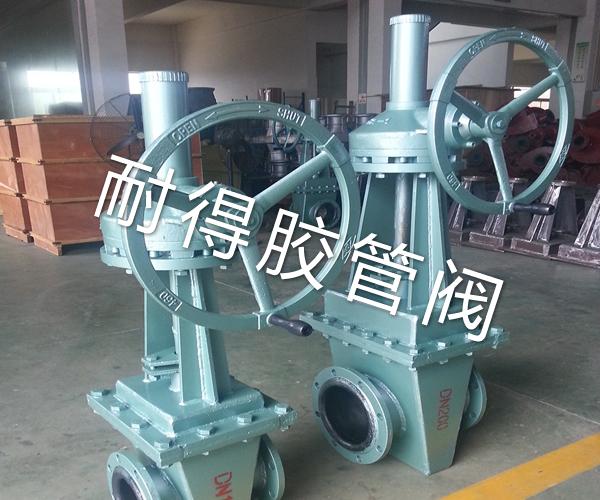

蜗轮衬胶闸板阀

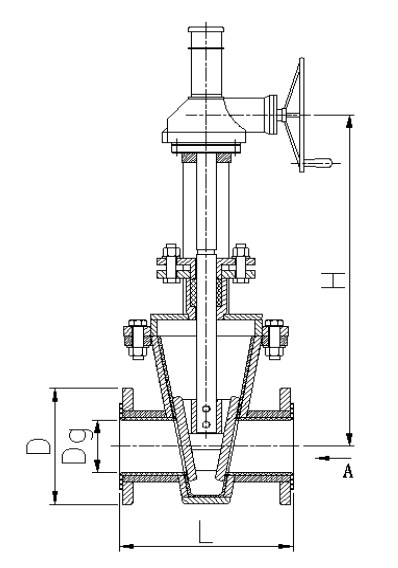

蜗轮衬胶闸板阀结构示意图

蜗轮衬胶闸板阀结构示意图

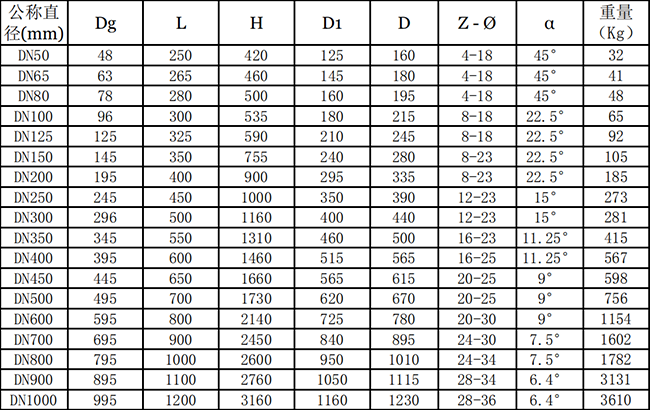

1.0MPa蜗轮衬胶闸板阀主要外形尺寸

1.0MPa蜗轮衬胶闸板阀主要外形尺寸

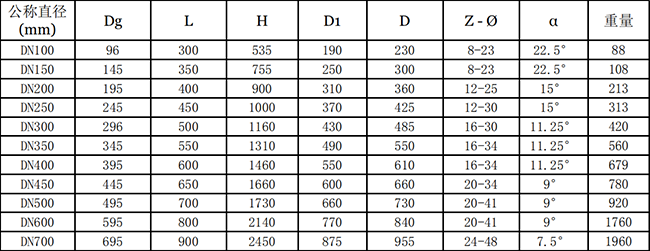

2.5MPa蜗轮衬胶闸板阀主要外形尺寸

2.5MPa蜗轮衬胶闸板阀主要外形尺寸

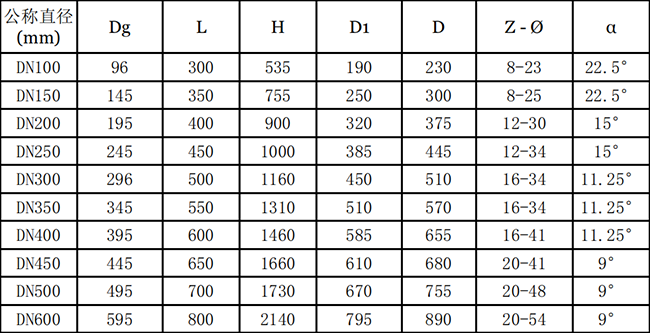

4.0MPa蜗轮衬胶闸板阀主要外形尺寸

4.0MPa蜗轮衬胶闸板阀

相关阀门推荐：手动衬胶闸板阀、电动衬胶闸板阀、蜗轮管夹阀
