电动衬胶闸板阀-1

产品名称
电动衬胶闸板阀
应用范围

冶金、矿山、发电、煤炭、化工、水利等浆体管道输送系统;

起截止液流作用,不能做调节阀使用,只能全开全闭,安装无方向限制

型号规格
LAD-Z942J DN40-DN800
阀体材质
碳钢
衬胶材质 天然橡胶/EPDM/丁基橡胶等
压力/温度
0.6Mpa/1.0Mpa/1.6Mpa/2.5Mpa/4.0Mpa   /   -35℃~+130℃
法兰标准
国标 PN10/16/25/40 、美标ANSI 150LB 等其他标准
适用介质
污水、矿浆、酸碱性介质等
控制条件
电动执行机构
阀门优点

双面弹性密封;密封性能好,密封可靠;

流体阻力小,密封面受介质的冲刷和侵蚀小;

开闭省力,可手动或蜗轮,也可电动等远程控制;

介质流向不受限制,无扰流,无压降;

结构长度短,整个阀体内表面衬橡胶,高耐磨耐腐蚀

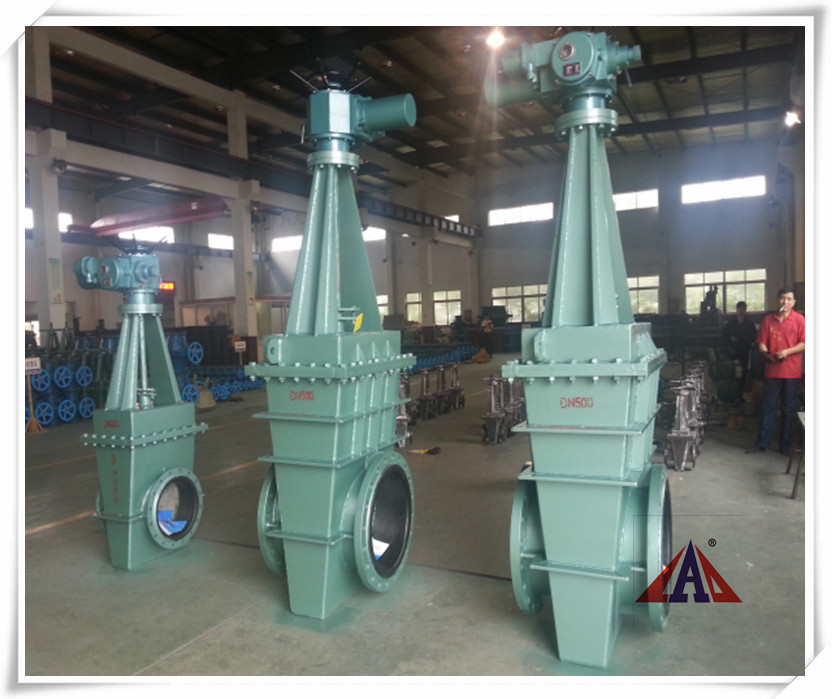

电动衬胶闸板阀

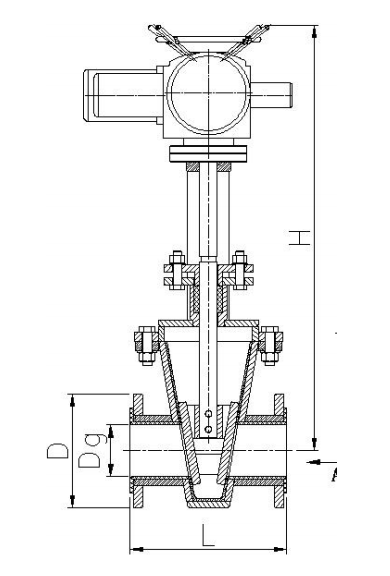

电动衬胶闸板阀结构示意图

电动衬胶闸板阀结构示意图

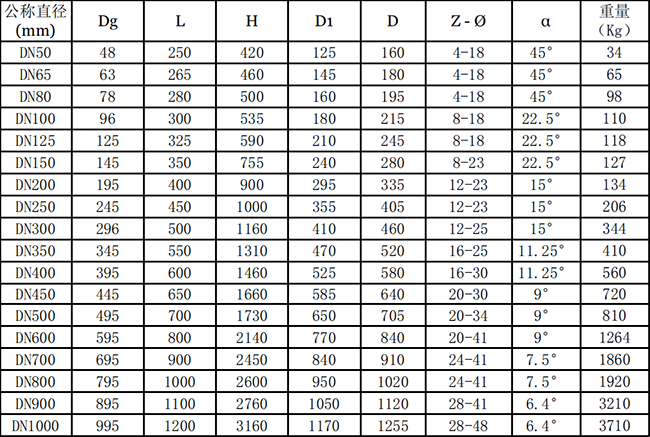

电动衬胶闸板阀1.6MPa下的外形尺寸

电动衬胶闸板阀1.6MPa下的外形尺寸

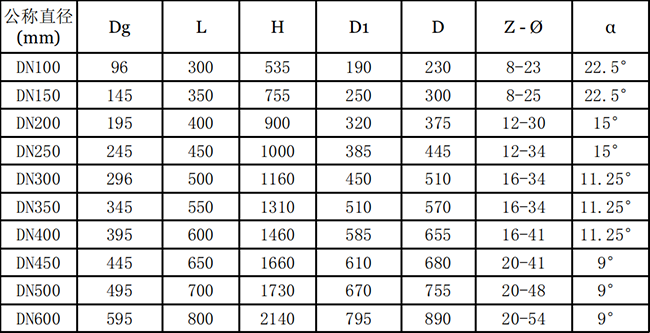

电动衬胶闸板阀4.0MPa下的外形尺寸

电动衬胶闸板阀4.0MPa下的外形尺寸
